Q641F-16P不锈钢气动球阀

• 所属类别：球阀系列

• 产品名称：Q641F-16P不锈钢气动球阀

• 产品标签：Q641F气动防爆球阀,高平台球阀,自控球阀

Q641F-16P不锈钢气动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

Q641F-16P不锈钢气动球阀产品简介：

气动法兰球阀适用于水、油品、天然气、弱腐蚀粘稠液体等介质中，适用温度：≦180℃，适用压力：1.0-6.4Mpa。广泛应用于化工、石油、轻纺、电力、食品制药、造纸行业等自动化流体控制系统中。小口径球阀采用GT型系列执行器：铝合金壳体，外观精美，质量轻、耐腐蚀等。

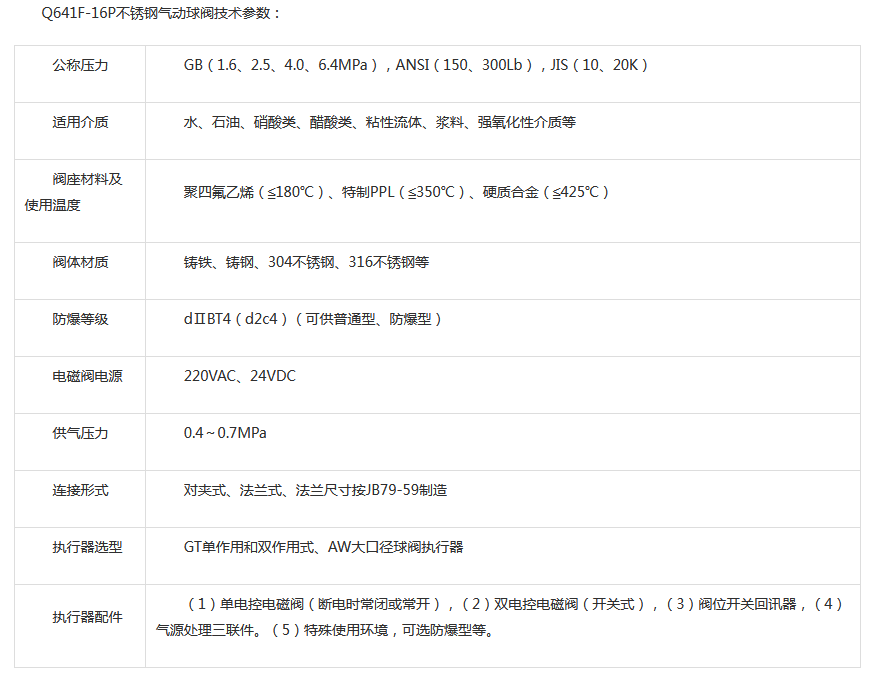

Q641F-16P不锈钢气动球阀技术参数：

执行器技术参数：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位设备、气动定位设备、电气转换器。

气源处理附件：空气过滤减压器、气源处理三联件。

手动机构：HVSD手操机构

1、齿轮式双活塞，输出力矩大，体积小可在,顶部、底部安装手动操作机构。

2、气缸选用铝金材料，重量轻、外形美观,齿条式连接可调节开启角度、额定流量

3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

4、IS05211标准连接为产品的安装更换提供了方便。

5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

AT气动执行器型材结构：

1.指示器 NAMUR 标准指示器便于安装位置开关、定位设备等附件。

2.输出轴 镀镍合金钢、高准确一体式输出轴同时符合NAMUR、ISO5211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。

3.缸体：ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂（根据要求喷涂蓝色、橙色、颜色）、PTFE涂层或镀镍满足不同要求。

4.端盖：压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。

5.活塞：双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。

6.行程调节：两个单独的行程调节螺钉可以进行方便、准确 -5度的调节开、关位置。

7.高性能弹簧：采用优质材料、涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。

8.轴承、导板：采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。

9.O-rings密封:在常温工作条件下使用定睛橡胶，在高温或低温时采用氟橡胶或硅橡胶。

AT气动执行器特点：

1、体积小,力矩大、360度任意角度安装,非常方便。

2、强劲电动机，具有高启动力矩、低启动带电流以及较小的转动惯量。保护器即控制电机停止，保护整套设备安全。

3、准确齿轮：热处理高合金钢制成，强度高、耐磨性好，可经受长期疲劳负荷冲击。

4、力矩传动输出机构：蜗轮、蜗杆可在任意位置锁定阀门。蜗杆、蜗轮采用高度度特殊合金材料准确加工制成。蜗轮和 出力轴为一体式结构，从根本上消除力矩输出传动间隙难题，确保机构传动更可靠。

5、盖帽钉不脱落。

6、机械限位装置：不锈钢制作的机械行程限制螺栓和限位挡块可准确调节执行机构至所需角度。

7、阀门开度显示：耐高温，能有效抵抗雨水浸泡等恶劣环境的腐蚀。
